Сравнение электродвигателей по энергоэффективности

Рис. 1. Шильдик асинхронного электродвигателя винтового компрессора Dalgakiran INW+75P

Рассматривая электродвигатель данного компрессора, наблюдаем:

1. P.F-0,9 – Коэффициент мощности (cos φ) — это показатель того, насколько эффективно электрооборудование использует энергию из сети.

Если КПД = 0,90, то P1 (активная мощность) = 75 / 0.9 ≈ 83.3 кВт.

Полная мощность (S):
S=P1/ cos φ=83.3/0,85=98,0 кВА

Реактивная мощность (Q):
Q = √(S² — P²)=√(98.0² — 83.3²)= 51.7 кВАр

В год Реактивная мощность (Q): 445 688 кВАр.

2. Обороты электродвигателя и винтового блока.

Чтобы достичь максимальной производительности, заявленной производителем данного компрессора (11.9 м3/мин), электродвигатель раскручивается до 4500 об/мин частотным преобразователем, что в последствии негативно скажется на подшипниках винтового блока.

Поскольку заявленный производителем срок службы до замены подшипников на винтовом блоке составляет 20 000-25 000 м/ч.

3. Конструкция асинхронного электродвигателя предусматривает необходимость замены подшипников.

Производителем данного компрессора регламентируются сроки до замены подшипников двигателя — 32 000 м/ч.

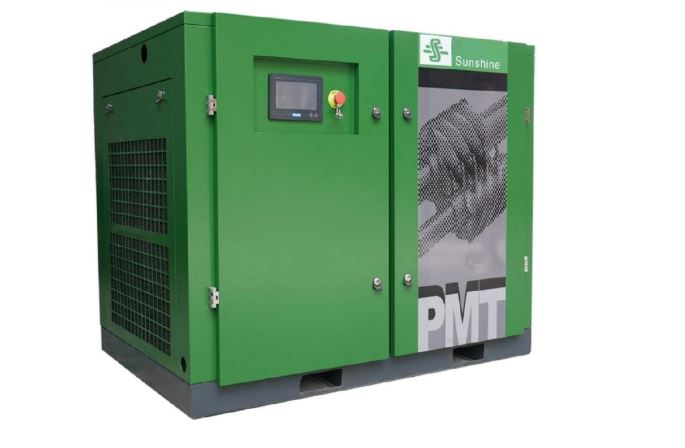

В качестве примера синхронного двигателя на постоянных магнитах используются технические характеристики компрессора Sunshine MAX 1.0 SRC-100SA-PMT (75KW, 8 bar, IP 65).

Рис. 2. Шильдик синхронного электродвигателя на постоянных магнитах компрессора Sunshine MAX 1.0 SRC-100SA-PMT (75KW, 8 bar, IP 65).

Рассматривая данный тип электродвигателя получаем следующее:

1. P.F-0,95 – Коэффициент мощности (cos φ) — это показатель того, насколько эффективно электрооборудование использует энергию из сети.

В двигателях на постоянных магнитах (PM/PSMS) магнитное поле ротора уже создано постоянными магнитами, ток в обмотках тратится только на создание вращающего момента.

Это значит, что коэффициент мощности (cos φ) близок к 1 (обычно 0,95…0,99).

Реактивная мощность (Q) стремится к нулю.

Активная электрическая мощность (P1), потребляемая из сети.

Если КПД = 0,95, то P1 (активная мощность) = 75 / 0.95 ≈ 78.9 кВт.

Полная мощность (S):
S=P1/ cos φ=78,9/0,98=80,5 кВА

Реактивная мощность (Q):
Q = √(S² — P²)=√(80.5² — 79.9²)= 16 кВАр

В год Реактивная мощность (Q): 138 240 кВАр.

2. Обороты электродвигателя и винтового блока.

Максимальная производительность данного компрессора 15,3 м3/мин будет достигнута при оборотах двигателя 2200 об/мин.

Соответственно, обороты винтового блока будут также равны показателю 2200 об/мин.

Как следствие, пониженные обороты будут способствовать увеличению срока службы подшипников винтового блока.

Заявленный производителем данного компрессора срок службы винтового блока — 60000-80000 м/ч.

3. Конструкция электродвигателя на постоянных магнитах устроена так, что в нем отсутствуют подшипники качения.

Ротор удерживается на валу винтового блока. Данный фактор исключает необходимость замены подшипников.

Подведем итоги сравнения в таблице 1.

Таблица 1. Сравнение синхронных двигателей на постоянных магнитах с асинхронными двигателями на примере компрессоров Dalgakiran (Турция) и Sunshine (Китай)

Из вышеизложенного следует, что компрессор Sunshine MAX 1.0 SRC-100SA-PMT может быть заявлен как высокоэкономичный винтовой компрессор с минимальными затратами на сервисное обслуживание и эффективным винтовым блоком.
