Компрессор высокого давления

XUNAIR LY-090A Винтовой компрессор 45 бар

Промышленный двухступенчатый винтовой компрессор высокого давления мощностью 90 кВт и производительностью 7,5 м³/мин.

45 бар Рабочее давление

7,5 м³/мин Производительность

90 кВт Мощность

IP55 Степень защиты

Принцип работы

Двухступенчатое сжатие воздуха

Воздух поступает в компрессор через всасывающую систему и далее попадает в винтовой блок.

Два ротора вращаются в противоположных направлениях, постепенно уменьшая объём воздушной полости и повышая давление.

забор атмосферного воздуха;
двухступенчатое винтовое сжатие;
воздушное охлаждение;
масляная смазка и герметизация;
маслоотделение;
автоматическое регулирование производительности.

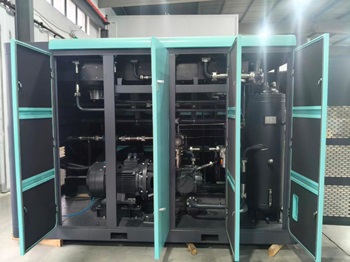

XUNAIR LY-090A

Технические характеристики

Модель	LY-090A
Номинальная мощность	90 кВт
Производительность	7,5 м³/мин
Давление	45 бар
Охлаждение	Воздушное
Режим запуска	PM-инвертор
Привод	Прямой
Ступени сжатия	2
Уровень шума	70±2 дБ(A)
Температура окружающей среды	2–45 °C
Остаточное масло	≤3 ppm
Присоединение	DN40
Степень защиты	IP55/F
Напряжение	380 В / 3 фазы / 50 Гц
Габариты	2660 × 1700 × 2030 мм
Вес	2750 кг

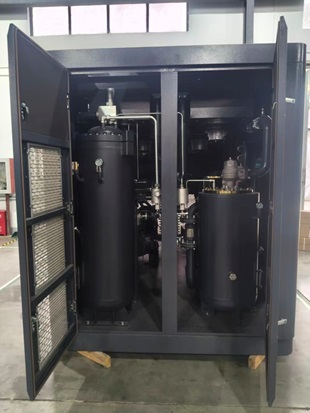

Комплектация

Промышленные компоненты

В компрессоре используются комплектующие специализированных производителей.

Винтовой блок XUNAIR

Подшипники SKF

Двигатель JIANGKE

Инвертор XUNAIR

Фильтры DONALDSON

Датчик давления DANFOSS

Муфта KTR

PLC-контроллер XUNAIR, русский интерфейс

Подготовка воздуха

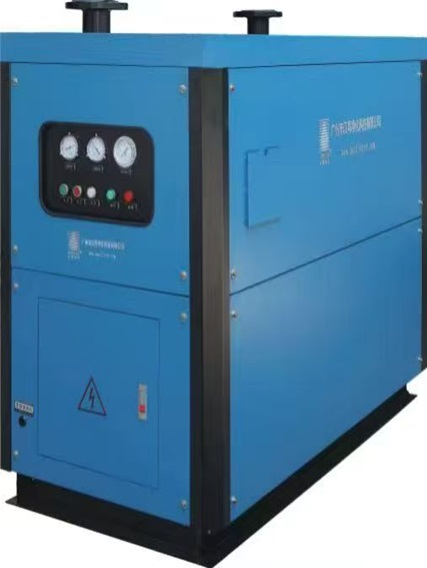

Рефрижераторный осушитель LYD-100AH

Осушитель предназначен для удаления влаги из сжатого воздуха в системах рабочего давления 6–10 бар.

Удаление конденсата помогает снижать риск коррозии, повреждения пневматического оборудования и образования влаги в магистралях.

производительность 13,8 м³/мин;
точка росы 2–10 °C;
воздушное охлаждение;
380 В / 50 Гц;
присоединение DN40.

45 бар

Осушитель высокого давления LYDH-150AH

При давлении 45 бар требования к удалению влаги особенно высоки.

Осушитель помогает предотвращать конденсацию воды в трубопроводах, клапанах и фитингах, защищая дорогостоящее оборудование.

Производительность осушителя — 15 м³/мин, рабочее входное давление — 45 бар, точка росы — 2–10 °C.

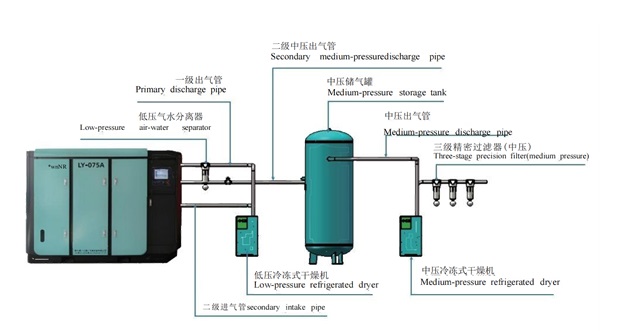

Подготовка сжатого воздуха

Прецизионная фильтрация

После компрессора и осушителя могут применяться фильтры различных классов для последовательного удаления воды, масла и твёрдых частиц.

Класс C Фильтрация частиц ≥3 мкм

Класс T Фильтрация частиц ≥1 мкм

Класс A Высокоэффективная очистка ≥0,01 мкм

Класс H Тонкая фильтрация ≥0,001 мкм

Производство

Испытательная площадка и склад запасных частей

Wenling Qintai Machinery Technology Co., Ltd. и Xunliyuan (Shanghai) Gas Technology Co., Ltd. специализируются на оборудовании для производства, подготовки и управления сжатым воздухом.

В производственную инфраструктуру входят испытательные площадки, склад запасных частей и сервисная мастерская.
