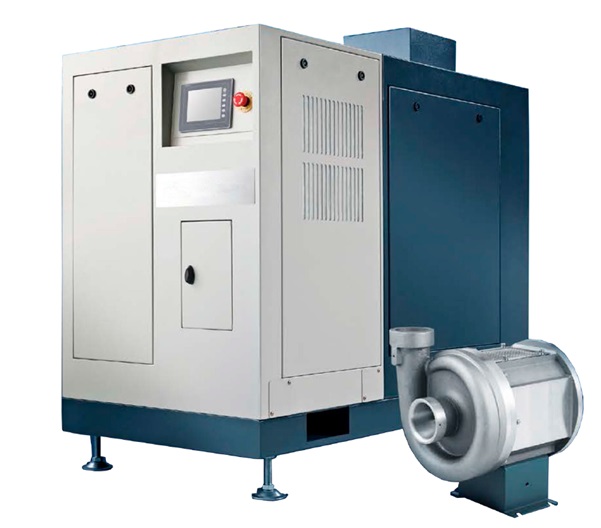

Aipu APKQ75-X Высокоскоростная воздуходувка с пневматическим подшипником
Энергоэффективная центробежная воздуходувка с высокоскоростным синхронным двигателем, пневматическими подшипниками и частотным регулированием.
Получить предложение

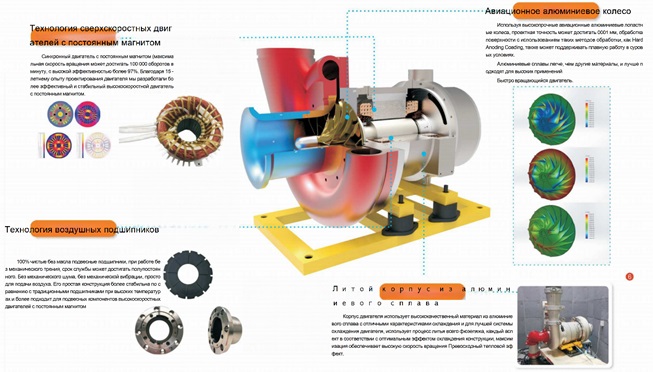

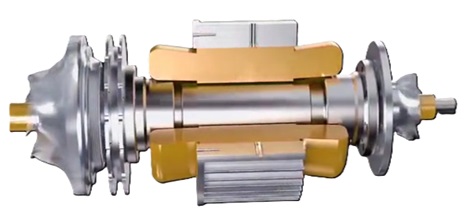

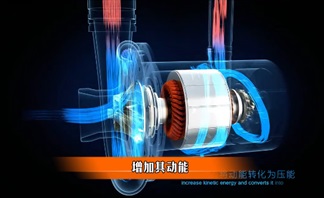

Прямой высокоскоростной привод
Рабочее колесо напрямую соединено с ротором высокоскоростного двигателя. Отдельный повышающий редуктор и муфта не требуются.
После набора скорости воздушный подшипник формирует газовую плёнку, на которой ротор работает практически без физического контакта.
- отсутствие масляной системы;
- минимальные механические потери;
- частотное регулирование скорости;
- прямое соединение двигателя и рабочего колеса;
- безмасляная работа.
Основные технологии APKQ75-X

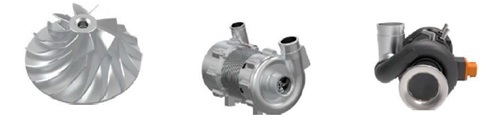

Высокопрочный авиационный алюминиевый сплав и высокоточная пятиосевая обработка.

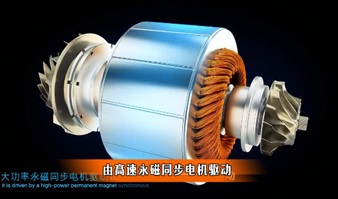

Высокоскоростной синхронный электродвигатель на постоянных магнитах с КПД до 97%.
Воздух используется как рабочая среда подшипника, без жидкой смазки.
Рабочая частота преобразователя может достигать 1000 Гц.
Контроль температуры, давления, расхода и удалённое управление.
Фильтрация до 5 мкм с контролем перепада давления.

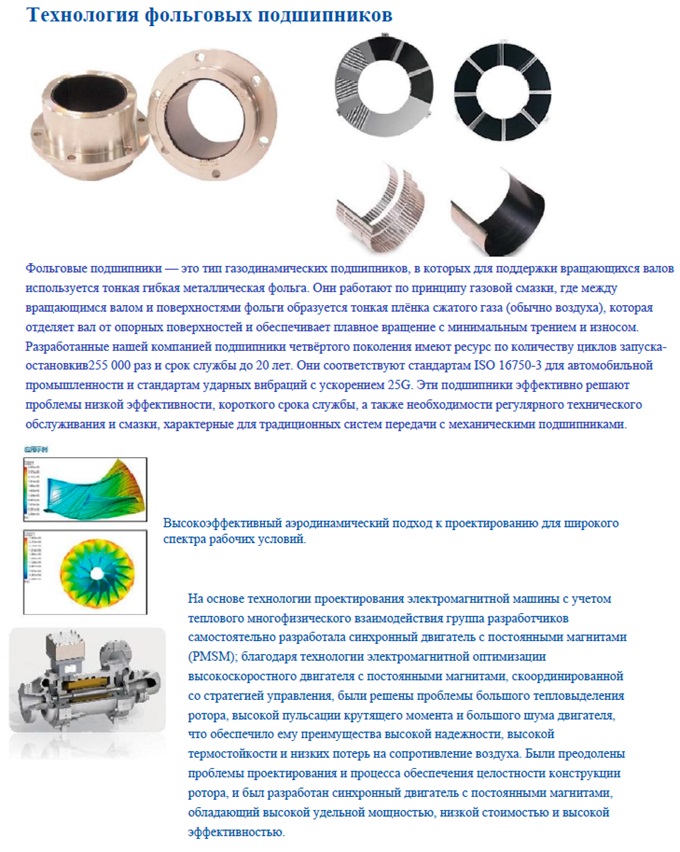

Бесконтактная работа без масла
При высокой скорости вращения формируется воздушная плёнка, которая обеспечивает подвешивание вращающегося ротора.
Отсутствие жидкой смазки упрощает конструкцию, снижает уровень вибраций и исключает загрязнение сжатого воздуха маслом.
В документе производителя указано более 50 000 испытаний в режиме включения и выключения.

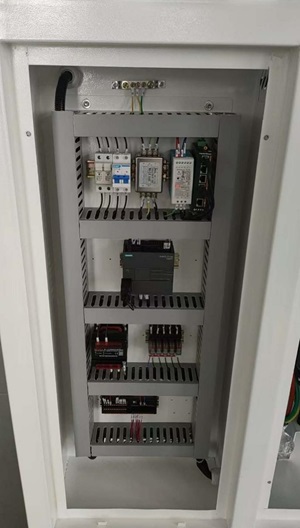

Интеллектуальная система управления
Система контролирует основные рабочие параметры воздуходувки в режиме реального времени: давление, температуру, расход и состояние оборудования.
Высокая эффективность и низкие эксплуатационные затраты
- 100% безмасляная работа;
- низкий уровень шума и вибрации;
- высокая степень интеграции;
- компактная конструкция;
- минимальное регулярное обслуживание;
- дистанционный контроль.
Производитель заявляет существенное снижение энергопотребления относительно традиционных роторных воздуходувок.
Сравнение с роторной воздуходувкой
Роторная воздуходувка
Общая эффективность: около 0,5
Шум: около 100 дБ(A)
Вибрация: около 4,5 мм/с
Необходима смазка
Регулярная замена масла и фильтров
Пневматический подшипник
Общая эффективность: около 0,85
Шум: около 75 дБ(A)
Вибрация: менее 1 мм/с
Смазка не требуется
Основное обслуживание — фильтрация
Технические характеристики
| Модель | APKQ75-X |
| Производитель | Yixing Aipu Air System Equipment Co., Ltd |
| Количество ступеней | 1 |
| Рабочая среда | Воздух |
| Габариты | 1350 × 850 × 1450 мм |
| Масса | 410 кг |
| Присоединение | DN200 |
| Охлаждение | Воздушное |
| Подшипники | Пневматические |
| Тип привода | Прямой высокоскоростной |
| Управление | Частотно-регулируемое |
| Заданное давление | 100 кПа |
| Номинальный расход | 32,48 м³/мин |
| Уровень шума | <85 дБ(A) на расстоянии 1 м |
| Мощность двигателя | 55 кВт |
| Номинальная скорость | 36 000 об/мин |
| Напряжение / частота | 380 В / 50 Гц |
| Номинальный ток | 110 А |
| Класс изоляции | H |

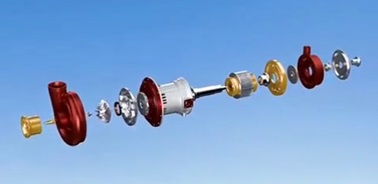

Основные компоненты
Основной блок, пневматические подшипники, преобразователь частоты, система управления, датчики и управляющая арматура интегрированы в единую систему.
Минимальный объём регулярного обслуживания
Yixing Aipu Air System Equipment
Компания производит оборудование для промышленных систем сжатого воздуха, включая роторные и центробежные воздуходувки, компрессоры, вакуумные насосы и оборудование для подготовки воздуха.
