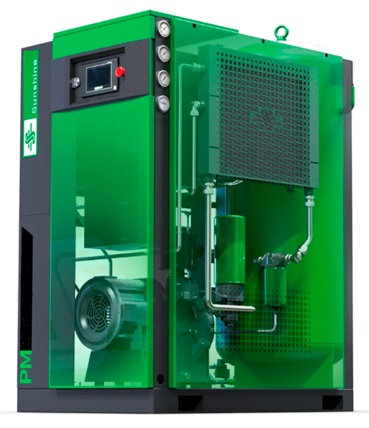

Sunshine 5G Компактный винтовой компрессор «всё в одном»
Винтовой воздушный компрессор с переменной частотой вращения, синхронным электродвигателем на постоянных магнитах, встроенным рефрижераторным осушителем, ресивером и магистральными фильтрами.
Получить предложение
Компактная компрессорная станция
Серия 5G объединяет в одном корпусе компрессор, вертикальный ресивер, систему подготовки воздуха и магистральные фильтры.

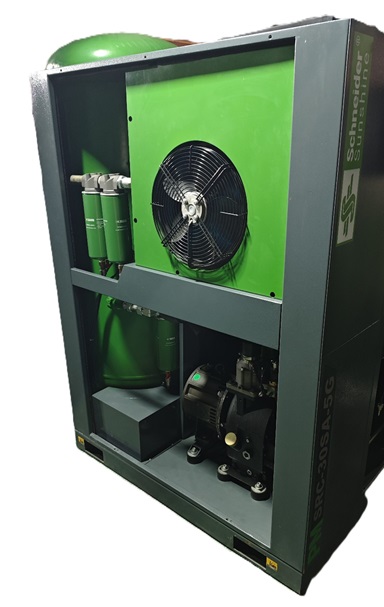

Разборная конструкция корпуса упрощает доступ к основным узлам оборудования при техническом обслуживании.
- компактная вертикальная конструкция;
- встроенный ресивер;
- встроенный осушитель;
- магистральные фильтры;
- удалённый мониторинг и управление;
- низкий уровень шума.
Контроллер INOVANCE
Для управления компрессором и осушителем применяется единый контроллер INOVANCE производства Shenzhen Inovance Technology.
Интерфейс поддерживает русский, английский и китайский языки. Система контролирует давление и температуру, обеспечивает защиту при неисправностях и сохраняет историю работы.
Удалённый контроль оборудования
IoT HMI позволяет объединить оборудование с цифровой инфраструктурой предприятия.
Поддерживается подключение к платформе Inovance Uweb и сторонним платформам по протоколу MQTT.
Возможны проводные и беспроводные способы связи, а также WAN и LAN.

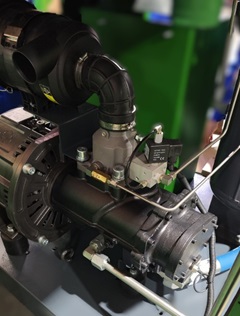

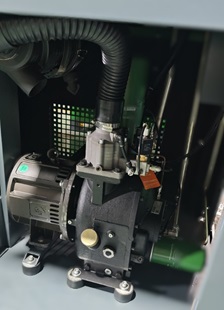

Винтовой блок
В серии 5G применяется винтовой блок производства Shanghai Schneider-Sunshine Jessing.
Номинальная частота вращения составляет около 3000 об/мин.
Конструкция ориентирована на компактность, стабильную работу и прямую передачу мощности от электродвигателя к винтовому блоку.
Двигатель на постоянных магнитах
Серия оснащается синхронными двигателями на постоянных магнитах мощностью от 5,5 до 22 кВт.
Напряжение питания — 380 В / 50 Гц, частота вращения — 3000 об/мин, класс энергоэффективности — IE4, степень защиты — IP65.
Закрытая конструкция и жидкостное охлаждение обеспечивают низкое тепловыделение и стабильный температурный режим двигателя.
Рефрижераторный осушитель
В серию 5G интегрирован рефрижераторный осушитель производства Shanghai Schneider-Sunshine.
| Точка росы | 2–10 °C |
| Питание | AC 220 В / 50 Гц |
| Мощность | 0,37–0,73 кВт |
Встроенный ресивер
Компактная конструкция серии предусматривает встроенный ресивер непосредственно в составе компрессорной станции.
| Объём | 200–400 л |
| Давление ПКС | 1,58 МПа |

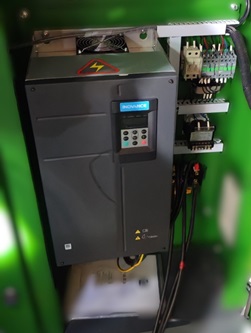

Преобразователь частоты
Для регулирования производительности применяется преобразователь частоты Inovance / Shanghai Schneider-Sunshine.
Частотное регулирование позволяет изменять работу компрессора в соответствии с фактической потребностью предприятия в сжатом воздухе.
Диапазон преобразования частоты — от 30 до 100%.
Виброопоры
В конструкции компрессорной станции применяются виброопоры для установки основных узлов оборудования.
Магистральные фильтры
Встроенная система фильтрации позволяет подобрать необходимую степень очистки сжатого воздуха в зависимости от требований оборудования.
Грубая очистка. Частицы от 3 мкм, содержание масла до 3 ppm.
Основная очистка. Частицы от 0,5 мкм, масло до 0,5 ppm.
Тонкая очистка. Частицы от 0,01 мкм, масло до 0,01 ppm.
Очистка с активированным углём. Остаточное масло до 0,003 ppm.
Технические характеристики
| Серия | 5G |
| Рабочее давление | 8–16 бар |
| Производительность | 0,2–3,5 м³/мин |
| Мощность двигателя | 5,5–22 кВт |
| Метод охлаждения | Воздушное охлаждение |
| Температура окружающей среды | -5…+45 °C |
| Метод регулирования | Преобразователь частоты |
| Привод | Прямой |
| Содержание остаточного масла | ≤2 ppm |
| Напряжение / частота | 380 В / 50 Гц |
| Диапазон частоты | 30–100% |
| Степень защиты | IP65 |
| Осушитель | Встроенный рефрижераторный |
| Ресивер | Встроенный, 200–400 л |
| Магистральные фильтры | Встроенные |
Переменная частота вращения и постоянные магниты
В серии 5G применяется высокоэффективный синхронный двигатель на постоянных магнитах и интеллектуальное частотное регулирование.
Такая конструкция обеспечивает компактность, стабильность работы и позволяет адаптировать производительность к фактическому потреблению сжатого воздуха.
По данным производителя, двигатель на постоянных магнитах обеспечивает экономию энергии относительно обычных асинхронных двигателей, а частотное регулирование дополнительно снижает энергопотребление при переменной нагрузке.
Подберём компрессор серии 5G
Укажите необходимое давление и расход воздуха — специалисты «Пром-Сервис» подберут подходящую конфигурацию компрессорной станции.
